Hansheng Automation že desetletja ostaja v ospredju tehnologije natančnega prenosa in se razvija od tradicionalne strojne obdelave do inteligentne proizvodnje. Naši indeksatorji CAM so se razvili iz standardne natančnosti ±30 kotnih sekund v natančnost po meri ±15 kotnih sekund. Naši visoko{4}}natančni votli rotacijski kazalci so se izboljšali s standardne natančnosti manj kot ali enako 15 kotnih sekund na natančnost po meri manj kot ali enako 10 kotnih sekund. Naši planetarni reduktorji ponujajo popoln natančen sistem s P2 manj kot ali enako 3 kotnim minutam, P1 manj kot ali enako 2 kotnim minutam in P0 manj kot ali enako 1 kotni minuti. Naši harmonični reduktorji dosegajo celo končni nadzor zračnosti manj kot ali enako 5 ločnim sekundam. Danes s temi tehnološkimi dosežki vnašamo novo vitalnost v industrijo strojev za pakiranje v državah, kot so Turčija, Indonezija, Vietnam, Indija in Egipt. Z našo obsežno procesno verigo, ki vključuje proizvodnjo preciznih zobnikov razreda 5 ISO, CNC obdelavo z ultra-zrcalom in-natančno litje velikega obsega, pomagamo svetovnim proizvajalcem pakirnih strojev doseči tehnološke preboje.
Opis izdelkov

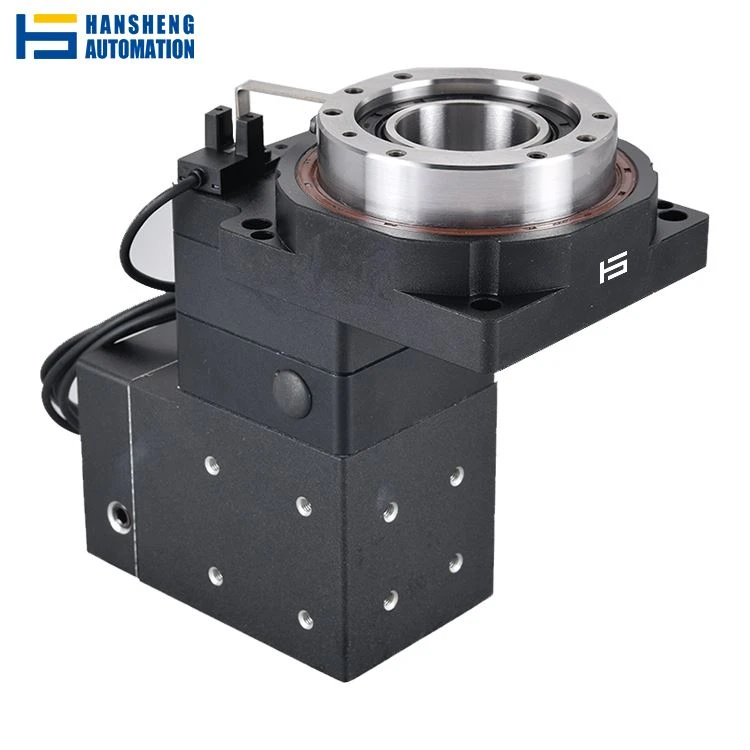

Visoko natančna votla rotacijska kazalna miza je posebna vrsta rotacijske indeksne mize, ki ima votlo sredinsko odprtino ali izvrtino. Ta zasnova omogoča prehod kablov, cevi ali drugih komponent skozi sredino indekserja, kar omogoča integracijo z drugimi stroji ali sistemi, medtem ko še vedno ohranja natančno rotacijsko pozicioniranje.
Ti indeksatorji se običajno uporabljajo v aplikacijah, kjer je poleg potrebe po prehodu skozi različne komponente potrebna natančna rotacija, na primer v avtomatiziranih montažnih linijah, robotiki in obdelovalnih postopkih. Z vključitvijo zasnove votlega središča ti indekserji ponujajo prilagodljivost pri načrtovanju sistema in olajšajo učinkovito napeljavo kablov, pnevmatskih vodov, hidravličnih vodov ali drugih pripomočkov skozi središče indekserja.
Hansheng Automation ponuja rotacijske kazalnike serije HRT-60, vključno z redukcijskim razmerjem 5/10/15/25 in jih je mogoče prilagoditi servo motorjem od 50 do 100 W in 42 koračnim motorjem.
Izbirni modeli
|
HRT60-5-ST1 |
HRT60-10-ST1 |
HRT60RL-L1-ST1 |
HRT60RY-L1-ST1 |
HRT60RZ-L1-ST1 |
|
HRT60-5-SV1 |
HRT60-10-SV1 |
HRT60RL-L1-SV1 |
HRT60RY-L1-SV1 |
HRT60RZ-L1-ST1 |
|
HRT60-5-SV2 |
HRT60-10-SV2 |
Podrobnosti o izdelku serije HRT-60
Serija HRT-60 podjetja Hansheng Automation je reprezentativen primer visoko-natančnih votlih rotacijskih kazalcev, zasnovanih posebej za mikronatančne operacije. Posebni parametri in konfiguracije so naslednji:
Možnosti redukcijskega razmerja
Na voljo so štiri redukcijska razmerja: 5/10/15/25, ki pokrivajo različne zahteve glede obremenitve in natančnosti:
Nizka redukcijska razmerja (5, 10): ponujajo relativno visok izhodni navor, primeren za hitro indeksiranje majhnih obdelovancev, kot je serijsko sestavljanje elektronskih konektorjev;
Visoka razmerja zmanjšanja (15, 25): ponujajo višjo natančnost pozicioniranja, primerno za aplikacije, ki zahtevajo izjemen nadzor kota, kot sta umerjanje in testiranje mikro-senzorjev.
Združljivost motorja
Servo motorji (50-100W): ponujajo visoko dinamično odzivnost in zmožnosti krmiljenja zaprte-zanke, kar omogoča pod-mikronsko prilagajanje položaja in je primerno za natančne operacije, ki zahtevajo dinamično sledenje in pozicioniranje (kot je oprema za lasersko fino uravnavanje);
42 Koračni motorji: ponujajo nizke stroške in preprosto krmiljenje, primerni za statično indeksiranje ali operacije z nizko-hitrostjo (kot je ročno podprto sestavljanje mikro-delov).
Razpoložljivi modeli in aplikacije
Serija HRT-60 ponuja široko paleto modelov, vsak z različnimi vmesniki in stopnjami zaščite, ki so primerni za različne scenarije:
| Primeri modelov | Glavne značilnosti | Tipične aplikacije |
|---|---|---|
| HRT60-5-ST1 | Združljiv s koračnim motorjem 42, osnovna različica | Indeksirano vrtanje majhnih plastičnih delov |
| HRT60-10-SV1/SV2 | Združljiv z mikro servo motorjem, visoka natančnost | Fina{0}}nastavitev kota optičnih leč |
| HRT60RL-L1-ST1 | Izboljšana oblika,-odporna na prah | Linije za sestavljanje preciznih elektronskih komponent |
| HRT60RY-L1-SV1 | Optimizirana radialna nosilnost | Pregled mikro ležajev |
Področja uporabe
Elektronska in polprevodniška industrija
Pakiranje čipa: Med postopkom pakiranja integriranega vezja se visoko{0}}natančno indeksiranje uporablja za vrtenje čipa na različne delovne postaje za postopke, kot sta spajanje žice in varjenje pokrova paketa.
Optični in precizni instrumenti
Laserska obdelava: v povezavi z laserskim označevalnim strojem se mikro-obdelovanci zavrtijo pod določenim kotom, kar omogoča visoko-natančno označevanje kompleksnih vzorcev.
Proizvodnja medicinskih pripomočkov
Obdelava mikro-medicinskih naprav: Na primer, natančno brušenje kirurških rezil uporablja nadzor indeksiranja za doseganje več{1}}kotne obdelave robov.
pogosta vprašanja
V: Kakšna je ponovljivost serije HRT-60?
O: Serija HRT-60 ponuja ponovljivost v 15 ločnih sekundah (specifična natančnost se rahlo razlikuje glede na model) in izpolnjuje stroge zahteve glede doslednosti mikro natančnih operacij.
V: Kakšen je premer sredinske luknje? Ali lahko sprejme optična vlakna ali mikro{0}}zračne cevi?
O: Premer osrednje luknje je približno 8-12 mm (malo se razlikuje med modeli), zlahka sprejme optična vlakna, mikro-zračne cevi ali kable s premerom manj kot 5 mm, ki ustreza zahtevam natančnega ožičenja.
V: Ali so koračni motorji zamenljivi s servo motorji?
O: Mehanski vmesniki nekaterih modelov so združljivi, vendar je pomembno zagotoviti, da se namestitvene mere motorja ujemajo s pogonskim sistemom. Priporočljivo je, da se pred zamenjavo tipa motorja posvetujete s proizvajalcem, da zagotovite združljivost krmilnih parametrov.
V: Ali je ta naprava primerna za uporabo v čistih prostorih?
O: Osnovni model serije HRT-60 ponuja osnovno zaščito pred prahom. Za uporabo v čistih prostorih razreda 1000 in višje je mogoče dodati prilagojeno različico z izboljšanim tesnjenjem za zmanjšanje nastajanja in kopičenja prahu.
V: Kako naj poteka vzdrževanje, da se zagotovi-dolgoročna visoka natančnost?
O: Priporočljivo je očistiti vrtljivo mizo vsakih 1000 ur delovanja in redno preverjati tesnost povezovalnih vijakov; izogibajte se preobremenitvi ali močnim vibracijam, ki lahko znatno podaljšajo obdobje vzdrževanja natančnosti opreme.
