Kaj je Index Drive

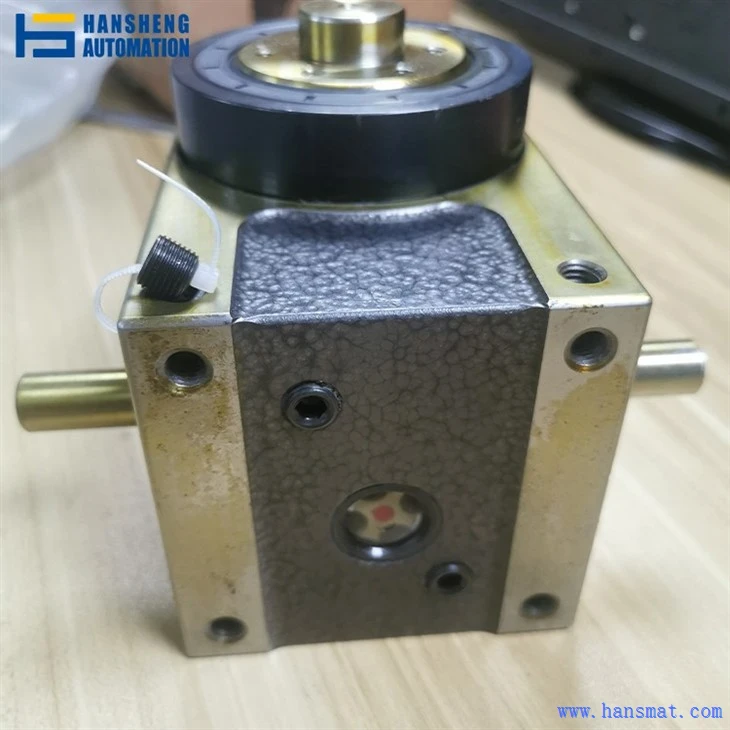

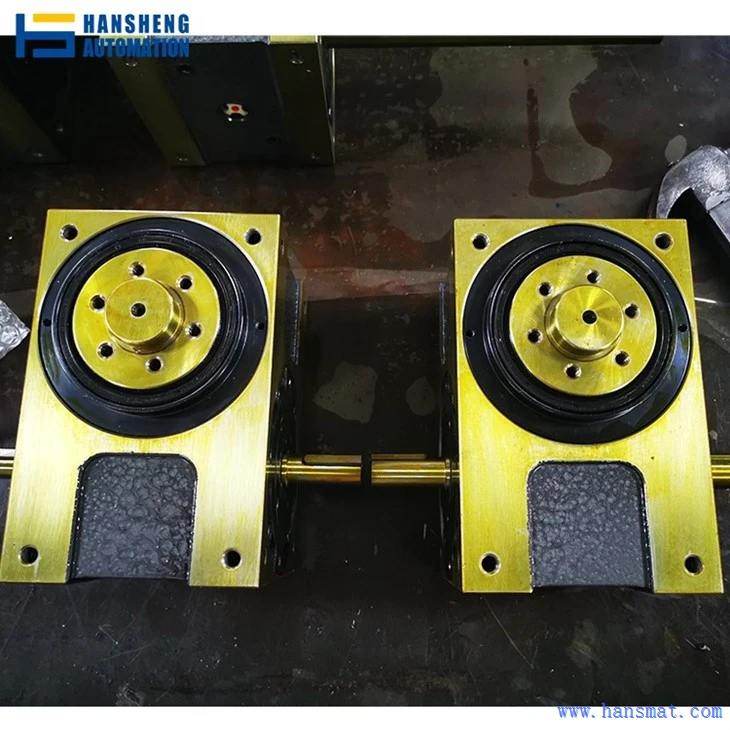

Zagon in zaustavitev mize, tekočega traku ali drugega kosa opreme v natančnih intervalih se doseže z indeksnimi pogoni 60DF. Zasnovani z uporabo matematičnih pravil gibanja, indeksni pogoni proizvajajo gladke gibe brez sunkov od ene točke do druge vzdolž proizvodne linije.
60DF Index Drives Tehnični parametri in risbe
Kakšna je struktura in zasnova indeksnih pogonov
Indeksni pogon 60DF običajno vključuje profil globoidnega odmikača in kupolo ali izhodni disk, povezan z več sledilci. Srce sistema je globoidni odmikač, katerega dobro zasnovana oblika nadzoruje vzorec gibanja sledilca. Ta profil odmikača je posebej zasnovan za izdelavo ustreznega indeksnega vzorca, kar omogoča brezhibne prehode med položaji. Poleg strukture ohišja, ki zagotavlja moč in zaščito notranjih komponent, ima indeksni pogon tudi vhodno gred z visokim-navorom, ki poganja vrtenje odmikača.
Vsak sledilnik je nameščen okoli profila odmikača tako, da ko se odmikač obrača, deluje in se odklopi od sledilnikov v vnaprej določenem zaporedju. Vključitev odmikača in sledilca povzroči zaporedje indeksnih korakov in obdobij zadrževanja, med katerimi izhodni disk miruje. Ta urejena serija omogoča natančen nadzor nad hitrostjo, smerjo in lokacijo izhodne gredi.
Zasnova 60DF običajno ponuja številne možnosti za število indeksnih postaj, odvisno od potrebne aplikacije. Ti indeksni pogoni so dovolj prilagodljivi za različne operativne zahteve, saj so lahko nastavljeni tako, da ponujajo različne vzorce indeksiranja in čase zadrževanja.
Kako deluje Index Drive
Krožno gibanje globoidnega odmikača in ujemajoče se gibanje sledilnikov opredeljujeta glavni delovni koncept indeksnega pogona 60DF. Odmikač, ki ga obrača vrtljiva vhodna gred, sodeluje z valji na sledilnikih. Ta vklop poganja kupolo ali izhodno gred, da se vrti v korakih ali indeksih, ki se ujemajo s profilom odmikača.
Vsak rotacijski cikel odmikača je sestavljen iz dveh primarnih faz:
V tej fazi profil odmikača poganja sledilnike, ki vrtijo izhodni disk. Oblika odmikača določa kot gibanja; rotacija je zelo pod nadzorom.
Po vsakem indeksu se profil odmikača stabilizira, tako da se lahko sledilci sprostijo na mestu in zaklenejo izhodni disk v fiksen položaj. V aplikacijah, kjer mora aparat za trenutek ohraniti svoj položaj, preden preide na naslednji indeks, je ta čas zadrževanja absolutno bistven.
Pri daljšem delovanju, robustnost konstrukcije pogona in natančnost zasnove odmikača zagotavljata, da lahko indeksni pogon 60DF vzdržuje visoko ponovljivost in natančnost položaja.
Storitve, povezane z oblikovanjem po meri
Hansheng, kot profesionalni proizvajalec odmičnih kazalcev, so odmični pogoni 60DF na voljo v 2, 3, 4, 5, 6, 8, 10, 12, 16, 20, 24, 30, 32, 36, 40, 48 in tako naprej za podporo prilagajanja. Pogonski kot je običajno 270 stopinj, 90 stopinj, 120 stopinj, 150 stopinj, 180 stopinj, 210 stopinj, 240 stopinj, 270 stopinj, 300 stopinj in tako naprej. In podpira različne načine pritrditve. Prilagojeno glede na potrebe strank, da vam zagotovimo-storitev na enem mestu.
Ponudite strankam storitve oblikovanja po meri glede na njihove zahteve. različne industrije in aplikacije za gradacije imajo različne potrebe, zato je mogoče glede na posebno uporabo izdelati edinstvene gradacije odmikačev s krivuljami odmikačev, tehnikami indeksiranja, časi premora in zahtevami glede navora.
Spremenite število indeksirnih postaj Indexerja glede na hitrost proizvodnje; Na podlagi tega načrtujte tudi različne čase postankov in delitvene kote. Prilagodite strukturne vidike delilnika, da zadovoljite potrebe po prostoru odjemalske naprave. Strukturna izboljšava za posebne nastavitve, kot je preprečevanje prahu in korozije.
